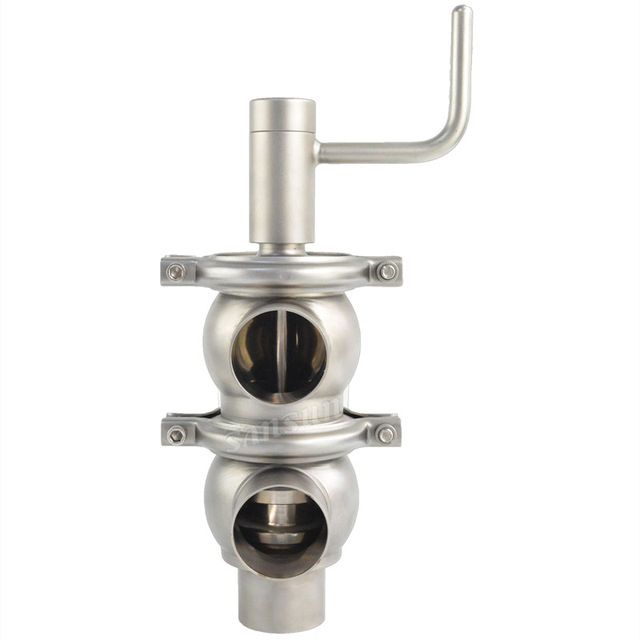

Ableitungsventil des Hygieneschalthandbuchs

Die Divert-Sitzventile werden automatisch durch einen einwirksamen oder einen doppelt wirkenden pneumatischen Aktuator betrieben. Durch die Lieferung von Druckluft wird die Welle in das Ventil in die "offene" oder "geschlossene" Position bewegt. Die 180 ° -Drotation des pneumatischen Zylinders von Einzelaktuatoren mit einem pneumatischen Zylinder ermöglicht es, ein normales ornorm geschlossenes Ventil zu haben.
Größe:
Verfügbarkeitsstatus:
Menge:
  • SANSUN

  • SV3003

Betriebsprinzipien

Die Divert-Sitzventile werden automatisch durch einen einwirksamen oder einen doppelt wirkenden pneumatischen Aktuator betrieben.

Durch die Lieferung von Druckluft wird die Welle in die Ventil in der "offenen" oder "geschlossen" -Position bewegt.

Die 180 ° -Drehatation des pneumatischen Zylinders von Einstiegsantriebsantrieb ermöglicht ein normal offenes ornorm geschlossenes Ventil.

Die Umleitungsventile  Wird in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern verwendet.

Technische Spezifikationen

Verfügbare Größen: DN 25 -dn 100, dn 1 " -dn 4 "

Arbeitstemperatur: -10 ℃ bis +120 ℃ (EPDM) 14 ° F bis 248 ° F

                                           +140 ℃ (SIP, max.30 min) 284 ° F.

Max. Arbeitsdruck: 10 bar 145 psi

Druckluftdruck: 6-8 bar 87-116 psisiir Anschlüsse: G1/8 "(BSP)

Materialien

Teile in Kontakt mit dem Produkt: AISI 316L 、 AISI 304

Andere Teile in Edelstahl: Alsi 304

Dichtung: EPDM nach FDA 177.2600

lnternale Oberflächenbeschaffung: RA ≤ 0,8  μm

Außenoberflächenbeschaffung: heller Politur

Standarddesign

Oberflächenbeschaffung: ra ≤ 0,5  μm

Verfügbare Größen: DN 25 -dn 100, dn 1 " -dn 4 "

Standards: DIN, SMS, ISO / IDF, BS / RJT, ASME / BPE.

Endverbindungen: Butt-Welld, Sanitary Clamp oder andere auf Anfrage

Ventilkörper -Kombinationsdiagramm

Ventilkörperkombination-Diagramm

1.Inspektion

Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst. Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.质检



Zeichnungshandbuch Doppelsitzventil
