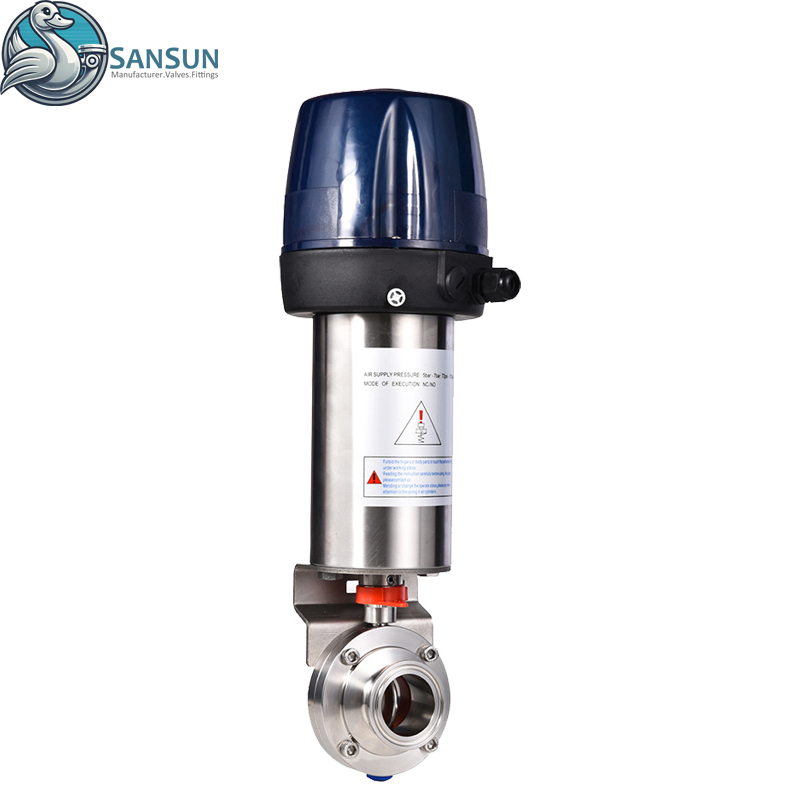

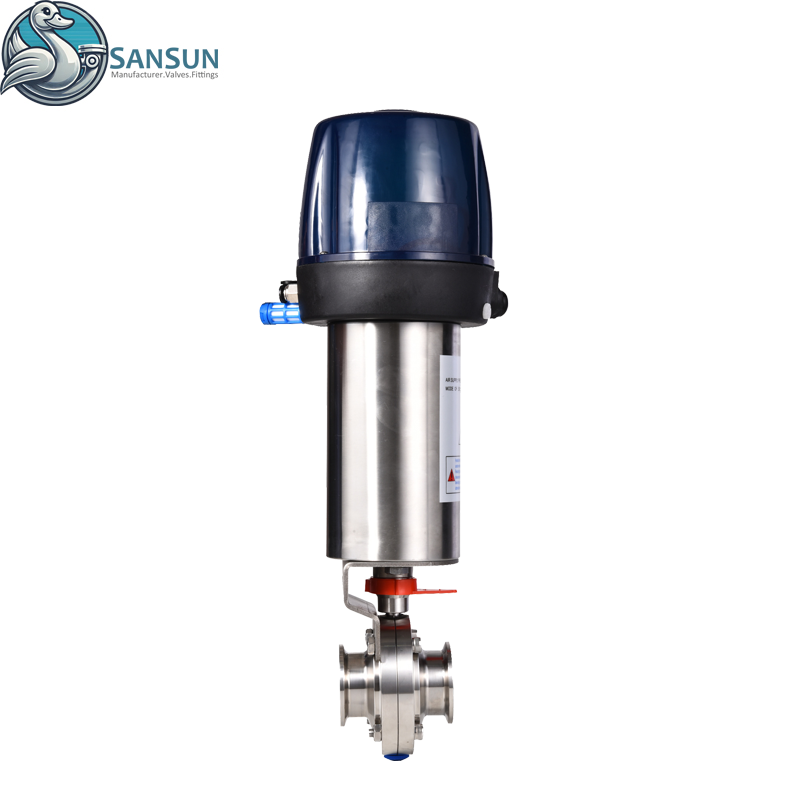

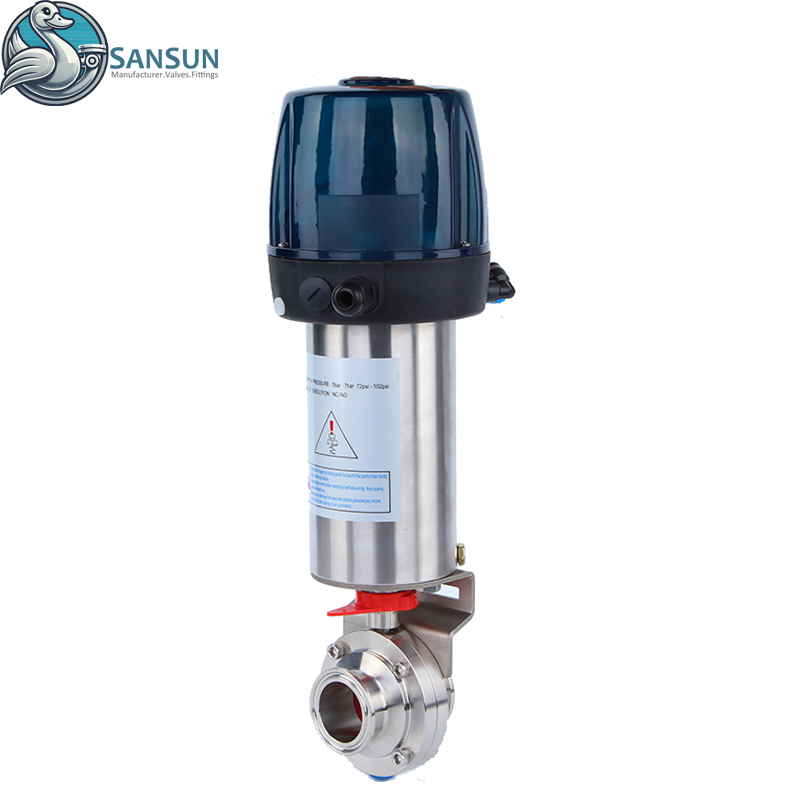

DIN-PNEUMATISCHE KLEMM-ABSCHEIDERVENTIL MIT KUNSTSTOFF-C-TOP

Funktionsprinzipien

Die pneumatische Klemmklappe kann automatisch durch einen Aktuator betätigt werden

Der Griff blockiert das Ventil in der Position „offen“ oder „geschlossen“, es sind natürlich auch andere Positionen möglich.

Der Aktuator drückt den axial beweglichen Kolben um 90 Grad, sodass er die Absperrklappe steuert.

Die Absperrklappen werden in den Bereichen Bier, Getränke, Milchprodukte, Fruchtsäfte, Pharmazie, Biotechnik und anderen Bereichen eingesetzt.

Technische Spezifikationen

Max. Druck: 10 bar (DN-25/100); 8 bar (DN-125/150)

Min. Druck: 0,2 bar p.abs

Betriebstemperatur: -10℃ bis +120℃ (EPDM)

Materialien

Schmetterlingsplatte: AISI316L/304 (geschmiedet)

Ventilkörper: AISI316L/304 (geschmiedet)

Oberflächenveredelung: Ra=0,8

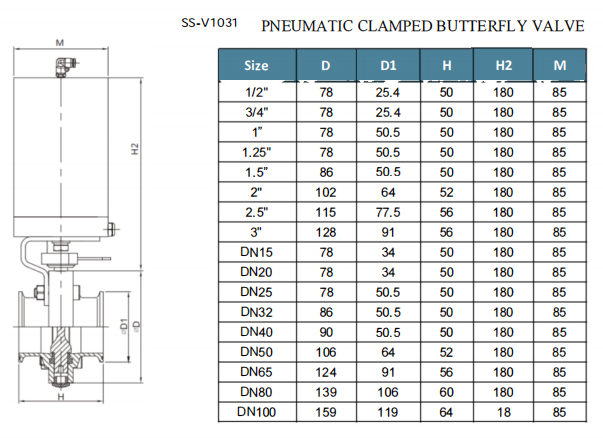

Standarddesign

Erhältlich in den Größen DN15 / 1/2" bis DN100 / 3"

Standardmäßig verfügbar: DIN, SMS, ISO, IDF, RJT, IDF, 3A

Anschluss: Schweißnaht, Klemme, Gewinde, Einzelschweiß-Einzelgewinde, Flansch

Antrieb: pneumatischer Edelstahlantrieb, pneumatischer Aluminiumantrieb, elektrischer Antrieb

Steuerung: Positionssensor, C-TOP-Controller, C-TOP-Controller (AS-I)

Absperrklappenkurve

Unterschiedliche Antriebsart der pneumatischen Absperrklappe

Explosionszeichnung von  Intelligente pneumatische Absperrklappe

Inspektion

Alle Arten von nicht standardmäßigen Produkten werden entsprechend den Anforderungen der Kunden angepasst.

Produkte können bis zur Herstellung und zum Zeitpunkt jedes Prozesses zurückverfolgt werden, um die Qualität der Produkte sicherzustellen.
