Sanitär -Schmetterlingsventil mit pneumatischer Stellantrieb

Das Ventil des Sanitärklemmbutterfly -Ventils wird durch pneumatisches oder manuelles Typ betrieben. Die Materialien sind: 304, 316l. Es wird häufig in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern eingesetzt.
Größe:
Verfügbarkeitsstatus:
Menge:
  • SANSUN

Betriebsprinzipien

Sanitär -Schmetterlingsventil mit pneumatischer Stellantrieb

Pneumatic Clamp Schmetterlingsventil kann automatisch vom Aktuator betrieben werden

Das Griff blockiert das Ventil in der Position "Öffnen" oder "geschlossen", sicherlich sind die andere Position verfügbar.

Der Stellantrieb drückt den Kolben der axialen Bewegung in 90 Grad, so dass er das Schmetterlingsventil steuert.

Die Schmetterlingsventile in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern.

Technische Spezifikationen

Max.Pressur: 10 bar (DN-25/100); 8 bar (DN-125/150)

Min.Pressur: 0,2 bar p.abs

Betriebstemperatur: -10 ℃ bis +120 ℃ (EPDM)

Materialien

Schmetterlingsplatte: AISI316L/304 (geschmiedet)

Ventilkörper: AISI316L/304 (geschmiedet)

Oberflächenverarbeitung: RA = 0,8

Standarddesign

Erhältlich in Größen von DN10 / 1/2 "bis DN200 / 8 "

Standard Avalierbar: DIN, SMS, ISO, IDF, RJT, IDF, 3A

Anschluss: Schweißnaht, Klemme, Gewinde, Einzelschweißeinfaden, Flansch

Aktuator: Pneumatischer Edelstahl -Aktuator, pneumatischer Aluminiumantrieb, elektrischer Stellantrieb

Steuerung: Positionssensor, C-Top-Controller, C-Top-Controller (AS-I)

Schmetterlingsventile Kurve

Zeichnung der Butterfliege-Valves-Kurve

Unterschiedliche Antriebsweise des pneumatischen Schmetterlingsventils

Zeichnung des Senor-Pneumatik-Aktuator-Butterfly-Ventils

Zeichnung von Lntelligent-Pneumatic-Actuator-Butterfly-Ventilen

Explodierte Sicht auf  Intelligentes pneumatisches Schmetterlingsventil

Explodierte Ansicht in intelligent-Pneumatic-Butterfly-Valve

1.Inspektion

Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst. Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.质检

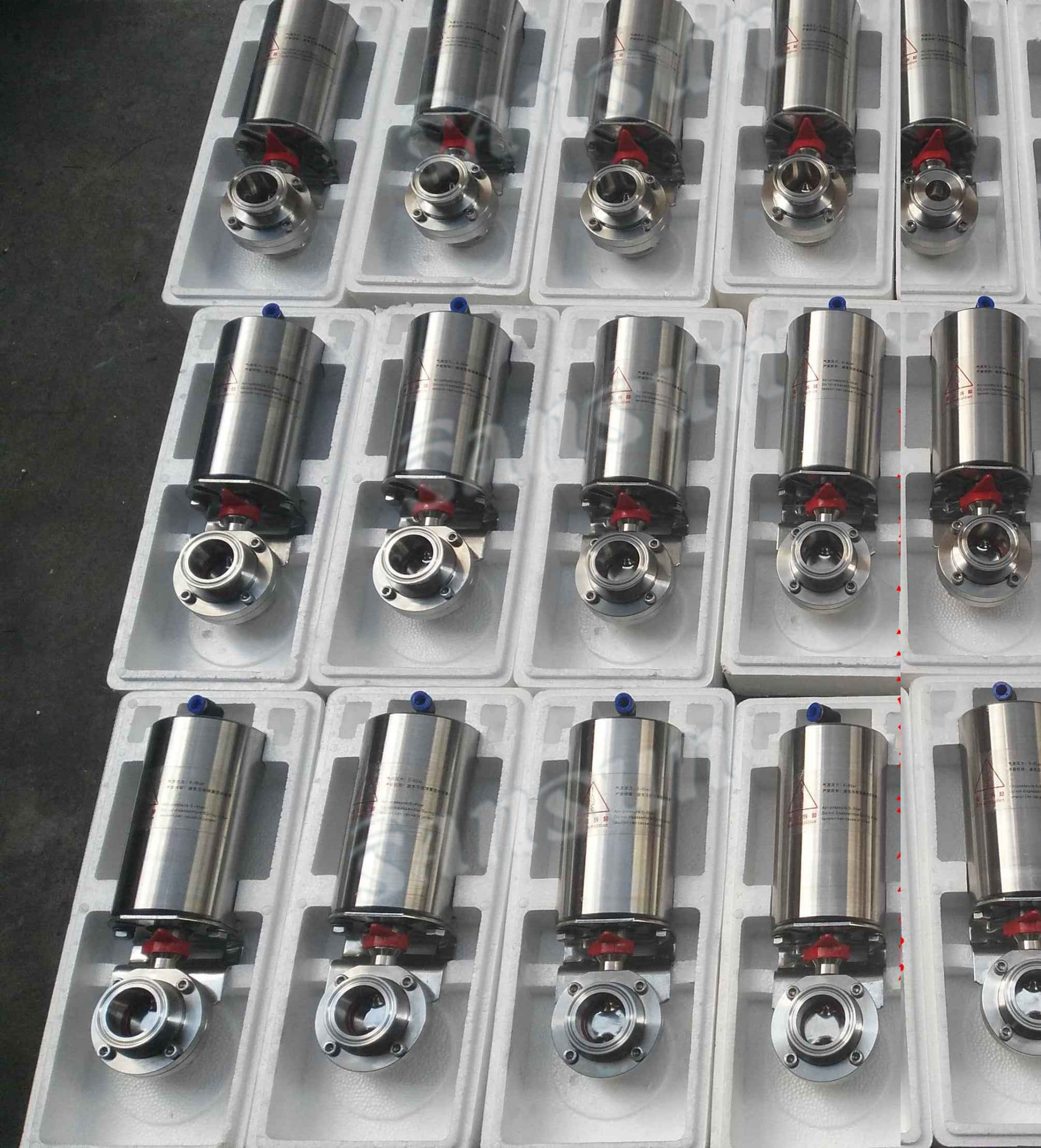

2. Package für Schmetterlingsventil    Paket für pneumatisches Schmetterlingsventil


TUV (3)Zeichnen-haushauige Klemme-Butterfly-Valve

Zeichnen-haushausklassiger Butterfly-VALVE-1


TUV (3)Pneumatisches Schmetterlingsventil

1. Unsere Firma


sansun-faktorisch

Wenzhou Sansun Stationless Co., Ltd. wurde 2013 in Wenzhou, China, gegründet, ist ein professioneller Hersteller, der Design, Produktion, Verkauf und Service integriert.

Unsere Produkte umfassen: Sanitärventil, Hygiene -Rohrbeschläge, Sanitär , Pumpe, Tankzubehör usw.

Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst. Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.




2.Faktorische Umgebung

CNC -Zentrum




3.Faktorische Stärke


Fabrikquadratmeter 3000 m3

Werkstattausrüstung

10-Mazak CNC-Maschine
6-Headman CNC-Maschine
1-automatisches CNC-Zentrum

4-Plain Dreh

4-Druckmaschine

3-Biegemaschine

2-Schneidmaschine

2-- Kampenmaschine

10-polishing-Maschine

2-Laser-Markierungsmaschine

Anzahl der Angestellten 105 Arbeiter + 10 Offiziere
Anzahl der Ingenieure 3 Designer +2 CAD -Schubladen
Anzahl der Inspektoren

Rohstoff (3)

Produkt beenden (5)

Ausrüstung testen

2-Drückenprüfmaschine

1-Oberfläche Rauheit Gerät

2-Spektro-Instrumentenpistole




4.Exhibition

1 (1)



5. Unsere Zertifizierungen

3-1

证书 - 副 本 本4-2
