SANSUN
SS-V1022
Betriebsprinzipien

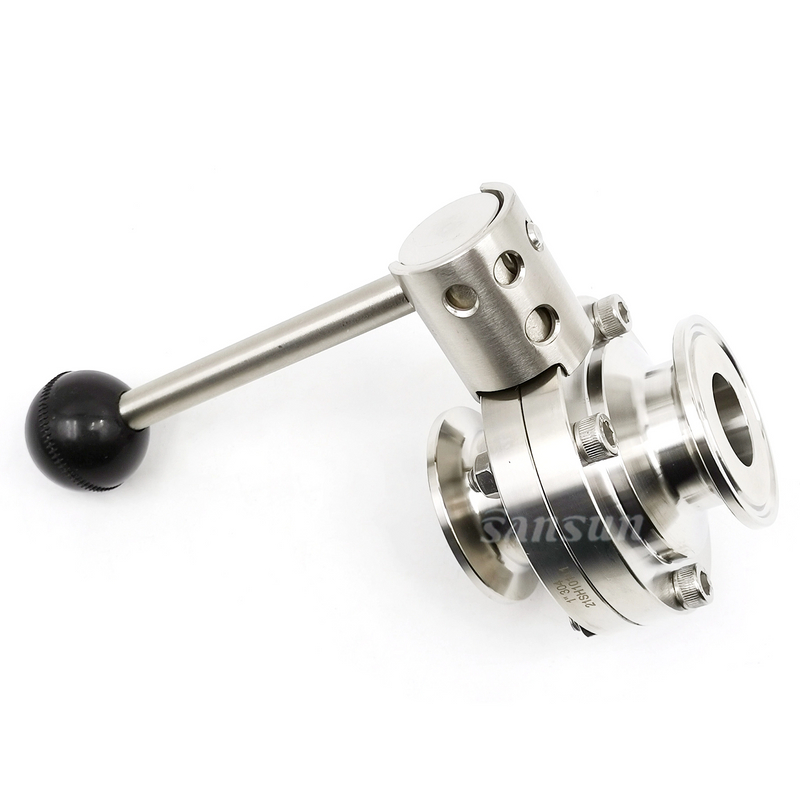

Hygienisches Tri -Klee -TC -Schmetterlingsventil für Lebensmittel
Die Klemme Schmetterlingsventile können automatisch von einem Aktuator oder manuell von einem Griff betrieben werden.
Das Griff blockiert das Ventil in der Position "Öffnen" oder "geschlossen", natürlich gibt es die andere Position.
Der Stellantrieb drückt den Kolben der axialen Bewegung in 90 °, damit er das Schmetterlingsventil steuert.
Die Schmetterlingsventile in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern.
Technische Spezifikationen
Max.Pressur: 10 bar (DN-25/100); 8 bar (DN-125/150)
Min.Pressur: 0,2 bar p.abs
Betriebstemperatur: -10 ℃ bis +120 ℃ (EPDM)
Materialien
Schmetterlingsplatte: AISI316L/304 (Schmieden)
Ventilkörper: AISI316L/304 (Schmieden)
Handle: Aisi304/pp
Oberflächenverarbeitung: RA = 0,8
Standarddesign
Erhältlich in Größen von DN10 / 1/2 "bis DN200 / 8 "
Die Größe der Mehrfachposition handelt UO bis DN100 / 4 "
Die Größe des Pullgriffs bis zu DN125 / 150/6 "
Standard Avalierbar: DIN, SMS, ISO, IDF, RJT, IDF, 3A
Anschluss: Schweißnaht, Klemme, Gewinde, Einzelschweißeinfaden, Flansch
Griff: Zwei-Positionen-Griff, Drei-Positionen-Griff, Ziehgriff mit vier Positionen, Kunststoff-Plastik-Triggle-Griff mit mehreren Positionen
und Multi-Positions-Edelstahl-Triggle-Griff
Steuerung: Positionssensor, C-Top-Controller, C-Top-Controller (AS-I)
Schmetterlingsventile Kurve
Schmetterlingsventilgriff Stil
Explosierte Ansicht des Schmetterlingsventils mit Ziehgriff
Packung für Schmetterlingsventil
1.Inspektion
Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst. Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.
2. Packung
Packung für Klemmbutterflügelventil mit 12 Positionsauslösergriff
