SANSUN
SS-V107
Betriebsprinzipien

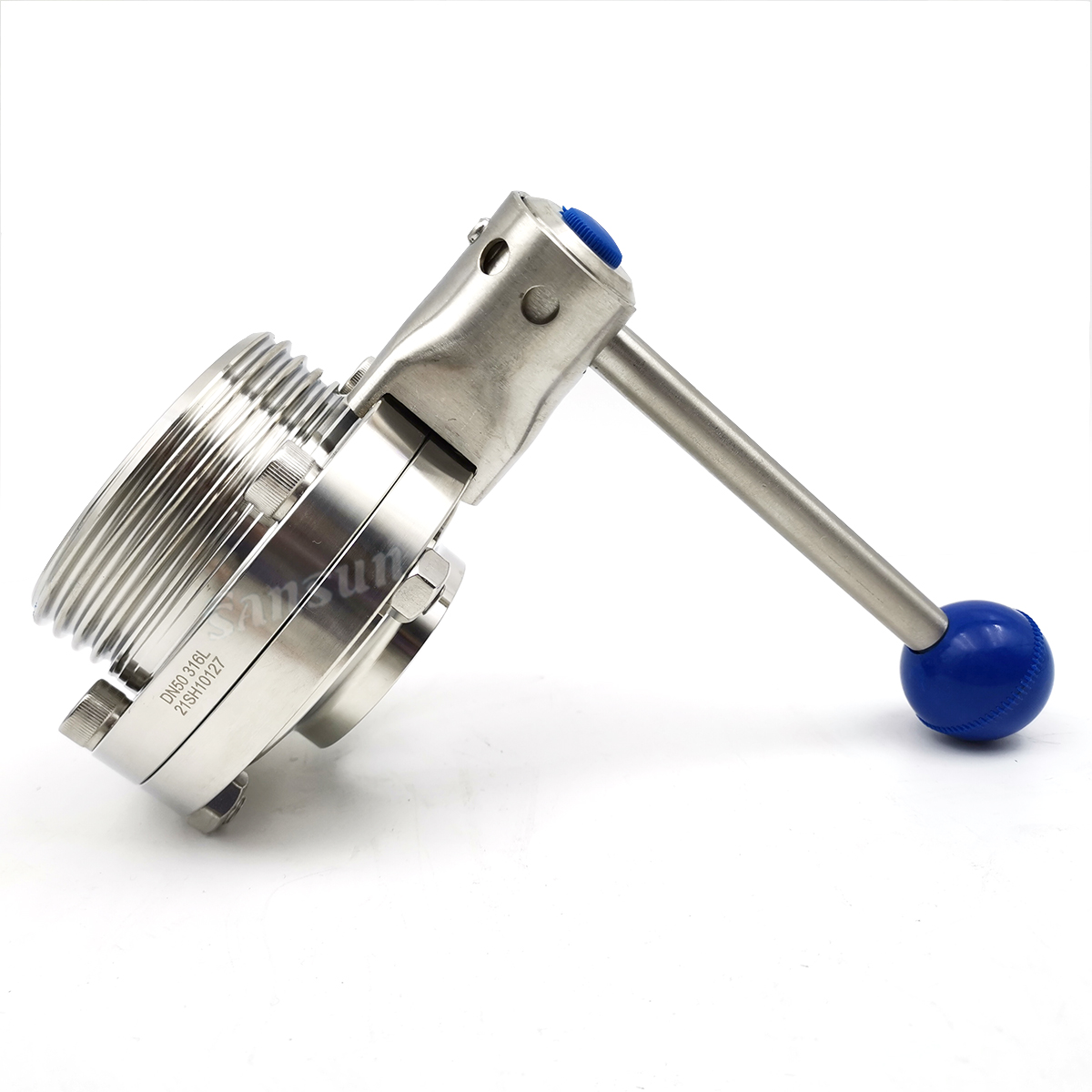

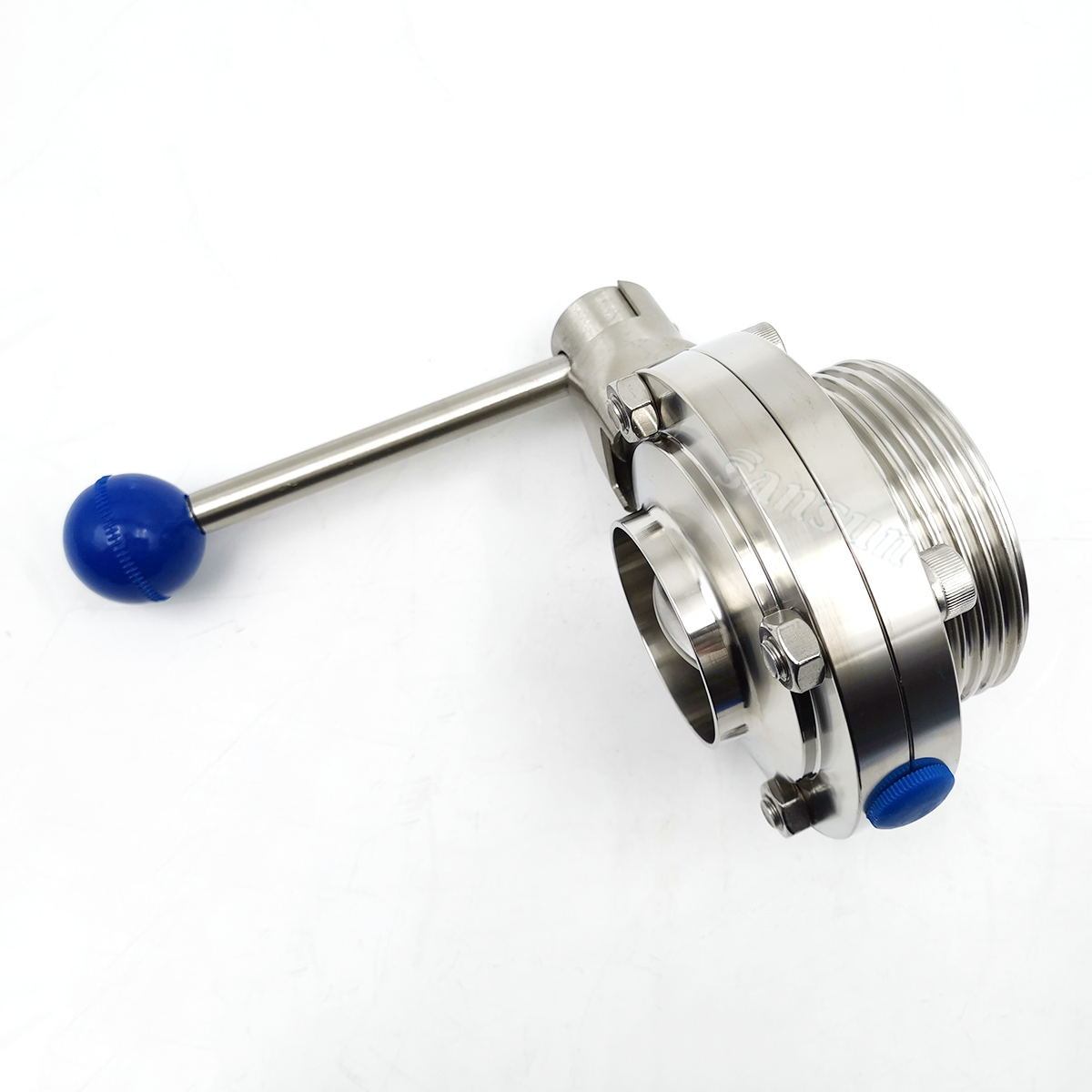

Die männlichen/schweißenden Schmetterlingsventile können automatisch über Aktuator oder manuell mit dem Griff betrieben werden.
Das Griff blockiert das Ventil in der Position "Öffnen" oder "geschlossen", sicherlich sind die andere Position verfügbar.
Der Stellantrieb drückt den Kolben der axialen Bewegung in 90 Grad, so dass er das Schmetterlingsventil steuert.
Die Schmetterlingsventile in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern.
Technische Spezifikationen
Max.Pressur: 10 bar (DN-25/100); 8 bar (DN-125/150)
Min.Pressur: 0,2 bar p.abs
Betriebstemperatur: -10 ℃ bis +120 ℃ (EPDM)
Materialien
Schmetterlingsplatte: AISI316L/304 (geschmiedet)
Ventilkörper: AISI316L/304 (geschmiedet)
Handle: Aisi304/pp
Oberflächenverarbeitung: RA = 0,8
Standarddesign
Erhältlich in Größen von DN10 / 1/2 "bis DN200 / 8 "
Die Größe der Mehrfachposition handelt UO bis DN100 / 4 "
Die Größe des Pullgriffs bis zu DN125 / 150/6 "
Standard Avalierbar: DIN, SMS, ISO, IDF, RJT, IDF, 3A
Anschluss: Schweißnaht, Klemme, Gewinde, Einzelschweißeinfaden, Flansch
Griff: Zwei-Positionen-Griff, Drei-Positionen-Griff, Ziehgriff mit vier Positionen, Kunststoff-Plastik-Triggle-Griff mit mehreren Positionen
und Multi-Positions-Edelstahl-Triggle-Griff
Steuerung: Positionssensor, C-Top-Controller, C-Top-Controller (AS-I)
Schmetterlingsventile Kurve
Schmetterlingsventilgriff Stil
Explosierte Ansicht des Schmetterlingsventils mit Ziehgriff
Inspektion
Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst.
Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.
