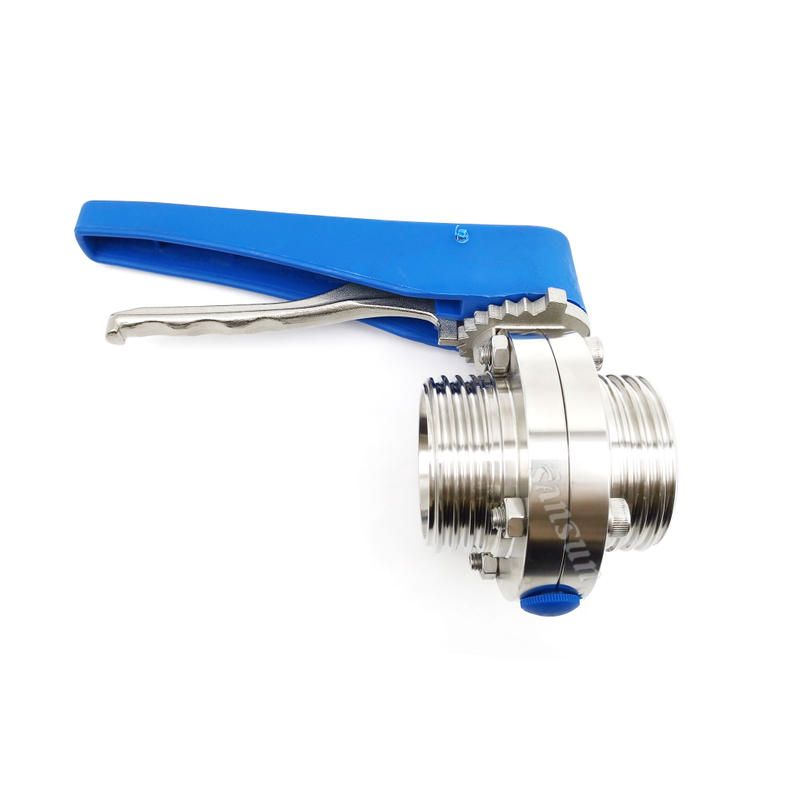

Stahl 3A -Gewindeflusssteuerventil

Das sanitäre männliche Schmetterlingsventil wird durch pneumatisches oder manuelles Typ betrieben. Die Materialien sind: 304, 316l. Es wird häufig in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern eingesetzt.
Größe:
Verfügbarkeitsstatus:
Menge:
  • SANSUN

Betriebsprinzipien

Die männlichen Schmetterlingsventile können automatisch über Aktuator oder manuell mit dem Griff betrieben werden.

Das Griff blockiert das Ventil in der Position "Öffnen" oder "geschlossen", natürlich gibt es die andere Position.

Der Stellantrieb drückt den Kolben der axialen Bewegung in 90 ° ,, die das Schmetterlingsventil steuert.

Die Schmetterlingsventile in Bier, Getränk, Milchprodukte, Fruchtsaft, Apotheke, Bioengineering und anderen Feldern.

Technische Spezifikationen

Max.Pressur: 10 bar (DN-25/100); 8 bar (DN-125/150)

Min.Pressur: 0,2 bar p.abs

Betriebstemperatur: -10 ℃ bis +120 ℃ (EPDM)

Materialien

Schmetterlingsplatte: AISI316L/304 (geschmiedet)

Ventilkörper: AISI316L/304 (geschmiedet)

Handle: Aisi304/pp

Oberflächenverarbeitung: RA = 0,8

Standarddesign

Erhältlich in Größen von DN10 / 1/2 "bis DN200 / 8 "

Die Größe der Mehrfachposition handelt UO bis DN100 / 4 "

Die Größe des Pullgriffs bis zu DN125 / 150/6 "

Standard Avalierbar: DIN, SMS, ISO, IDF, RJT, IDF, 3A

Anschluss: Schweißnaht, Klemme, Gewinde, Einzelschweißeinfaden, Flansch

Griff: Zwei-Positionen-Griff, Drei-Positionen-Griff, Ziehgriff mit vier Positionen, Kunststoff-Plastik-Triggle-Griff mit mehreren Positionen

und Multi-Positions-Edelstahl-Triggle-Griff

Steuerung: Positionssensor, C-Top-Controller, C-Top-Controller (AS-I)

Schmetterlingsventile Kurve

Zeichnung der Butterfliege-Valves-Kurve

Schmetterlingsventilgriff Stil

Zeichnung der Butterfly-Valve-Griffe

Explosierte Ansicht des Schmetterlingsventils mit Ziehgriff

Explodierte Ansicht aus Butterfly-Valve-mit-Pulling-Griff

1.Inspektion

Alle Arten von nicht standardmäßigen Produkten werden gemäß den Anforderungen der Kunden angepasst. Produkte können auf die Herstellung und Zeit jedes Prozesses zurückgeführt werden, um die Qualität der Produkte zu gewährleisten.质检


2. Package für Schmetterlingsventil


Packung für männliches Schmetterlingsventil



TUV (3)Zeichnung des männlichen SchmetterlingsventilsZeichnung des männlichen manuellen Schmetterlingsventils

männliches Schmetterlingsventil
